Calculateur de pertes de charges
FORMULAIRE
Les virgules s'écrivent avec des points
Linéaires
Singulières
Remplir soit le diamètre et le débit soit la vitesse de passage de l'eau
OU
Vous pouvez cliquer sur"Nouvel élément" pour changer de type d'ouvrages et l'ajouter
au calcul de pertes de charges singulières
Vous pouvez également changer les valeurs de cet élément et l'ajouter
Ou appuyer sur le boutton reset pour commencer un nouveau calcul
CACLUL DES PERTES DE CHARGES SINGULIERES
Formule
Vitesse
\[v = \frac{4 \cdot Q}{\pi \cdot D^2}\]
Nombre de reynolds
\[Re = \frac{\rho \cdot v \cdot D}{\mu} \]
Accélération de la pesanteur
\(g = 9,80665\space m\cdot s^{-2} \)

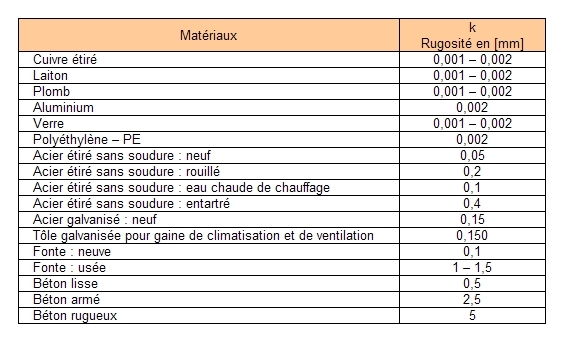

Rugosité relative
\[Rr = \frac{\varepsilon}{D} \]

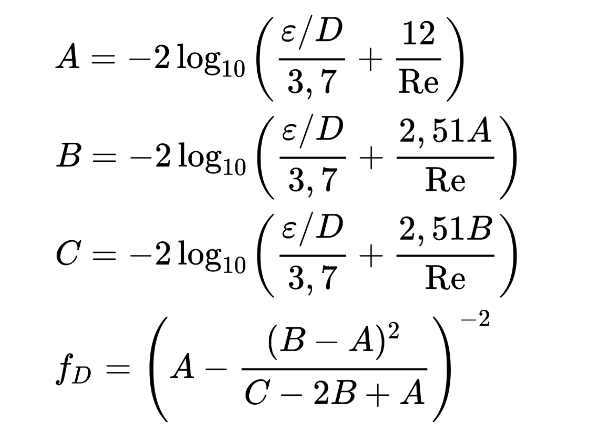

Coefficient de pertes de charge linéaires

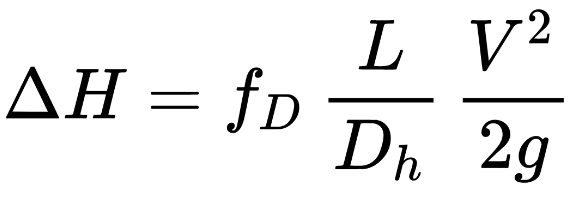

Calcul des pertes de charges
CACLUL DES PERTES DE CHARGES SINGULIERES
Formule
\[PdcS_{1\to 2} = k \times \frac {v^2}{2g} \]
| Symbole | Définition | Unité |
|---|---|---|
| \[PdcS_{1\to 2}\] | Pertes de charge singulières entre deux points | \[mCE\] |
| \[k\] | Coefficient de perte de charge locale | sans unité |
| \[v\] | Vitesse | \[m\times s^{-1}\] |
| \[g\] | Accéleration de la pesanteur | \[m\times s^{-2}\] |

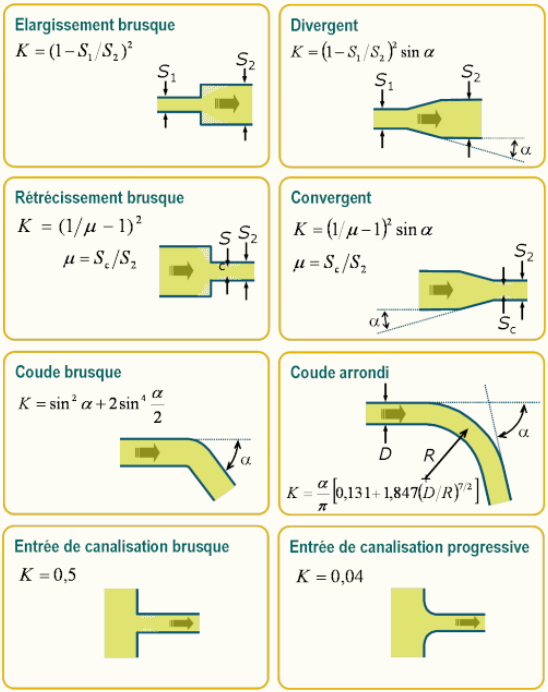

Calcul du coefficient k
Les coefficients des autres éléments proposés comme les vannes, raccords et branchements sont calculés à partir des formules proposées sur le site de SUEZ
LIEN
SUEZ
water handbook
